YZU系列卧式(A)型振动电机-河南欧力特电机制造有限公司

YZU系列卧式(A)型振动电机是公司根据粮机行业设备的实际情况和环境要求专门设计的振动电机，该产品的使用条件和YZU系列振动电机的使用条件和要求相同，实在YZU系列的基础上根据粮机行业的情况设计而成。具有体积小、重量轻、安装维修方便等特点。

YZU系列卧式(A)型振动电机特点

1、设计合理，选材精良，效率高，温升低，使用寿命长

2、激振力与出力配合适当，机体质量轻，起动力矩大，体积小

3、因利用平稳的回转产生振动，噪声低

4、全封闭结构，可在任何无防爆要求的粉尘下工作

5、只需调整偏心块夹角，可无级调整激振力

6、可根据振动电机的安装方式改变激振力的方向

7、可多机组组合成各种振动形式，以完成各种作业要求

使用条件

环境温度：-20℃～40℃

海拔高度：不超过1000m

电压： 380V

频率： 50Hz

绝缘等级： F

防护等级： IP54、IP55、IP65；

工作方式： S1

冷却方式： IC410

安装方向：任意方向（贴有安装指示标志的除外）

我公司可根据用户需要，设计制造双频率（50Hz/60Hz）、宽电压带、高海拔及其它特殊要求的振动电机

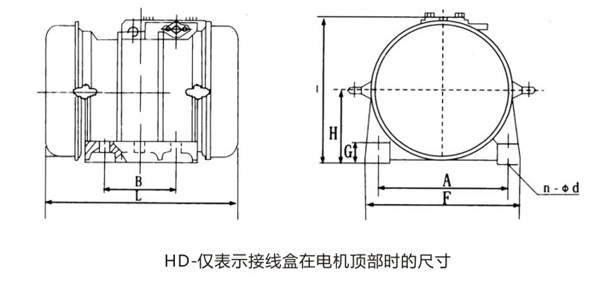

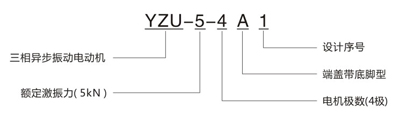

YZU-A粮机专用振动电机技术参数

序号	型号	技术数据				安装尺寸					外形尺寸					质量 kg
		额定	额定	额定	额定	A	B	N-￠K	AA	BB	H	G	HD	L	D
		激振力	转速	功率	电流
		N	r/min	kW	A
2极
1	YZU-1-2A1	1000	2800	0.09	0.3	110	100	43931	136	142	80	22	184	222	142	8
2	YZU-2-2A	2000		0.15	0.4	110	100	43931	136	142	80	22	184	222	142	8.5
3	YZU-3-2A	3000		0.2	0.5	110	100	43931	136	150	95	22	207	249	143	13
4	YZU-6-2A	6000		0.4	0.9	170	120	43939	210	184	110	30	205	315	179	23
4极
1	YZU-2-4A	2000	1440	0.12	0.4	110	120	43931	136	162	80	22	184	270	142	13
2	YZU-3-4A1	3000		0.12	0.4	150	90	43933	176	156	95	22	207	302	142	15
3	YZU-5-4A1	5000		0.25	0.78	170	120	43939	206	172	110	30	204	295	179	23
4	YZU-6-4A2	6000		0.37	0.86	170	120	43939	210	180	130	35	239	373	209	30
5	YZU-8-4A	8000		0.37	0.86	170	120	43939	210	176	130	35	239	373	209	31
6	YZU-10-4A	10000		0.55	1.46	170	120	43939	210	180	130	35	258	373	209	33
7	YZU-12-4A	12000		0.75	1.68	170	120	43939	210	187	150	42	271	386	233	47
8	YZU-15-4A	15000		0.75	1.68	170	120	43939	210	187	150	42	271	386	233	48
6极
1	YZU-2-6A	2000	960	0.2	0.6	150	120	43935	180	170	105	25	193	323	170	22
2	YZU-3-6A	3000		0.25	0.76	150	120	43937	184	174	110	25	227	347	179	25
3	YZU-4-6A	4000		0.25	0.76	170	120	43939	206	176	130	35	247	349	209	30
4	YZU-5-6A	5000		0.37	1.07	170	120	43939	210	176	130	35	259	373	209	33
5	YZU-6-6A	6000		0.3	0.9	170	120	43939	210	185	150	38	270	384	233	46
6	YZU-7-6A	7000		0.3	0.9	170	120	43939	210	185	150	38	270	384	233	47
7	YZU-8-6A	8000		0.55	1.5	170	120	43939	210	185	150	38	270	384	233	49
8	YZU-9-6A	9000		0.3	0.9	170	120	43939	210	185	150	38	270	408	233	50
9	YZU-10-6A4	10000		0.75	1.92	190	150	43944	236	224	160	42	290	437	253	56
10	YZU-12-6A4	12000		0.75	1.92	190	150	43944	236	224	160	42	290	437	253	60
11	YZU-15-6A4	15000		0.75	1.92	190	150	43944	236	224	160	42	290	467	253	62
12	YZU-17-6A	17000		0.75	1.92	190	150	43944	236	224	160	42	290	467	253	65
10极
1	YZU-4-10A	4000	560	0.18	0.8	170	120	43939	210	179	160	38	279	434	233	48
2	YZU-5-10A	5000		0.25	0.9	170	120	43939	210	179	160	38	279	434	233	52
3	YZU-6-10A	6000		0.25	0.9	190	120	43939	236	189	160	42	291	461	253	61
12极
1	YZU-4-12A	4000	470	0.16	1.2	170	120	43939	210	183	160	40	286	452	223	55
